換気設備工事


空調換気設備改善

広さ615m2天井高7mの研磨加工工場。オイルミストにより工場内全体が霧が掛かった環境でした。
工場内の空調気流をデザインし、当社オリジナル【オイルミスト除去装置】を設置する事で環境改善と温度精度を両立しました。

システムの導入効果


①新鮮な外気を導入
空調システムに屋外空気を導入。外気導入による温度変化は抑えながら、新鮮空気による換気も行います。

②オイルミストの除去

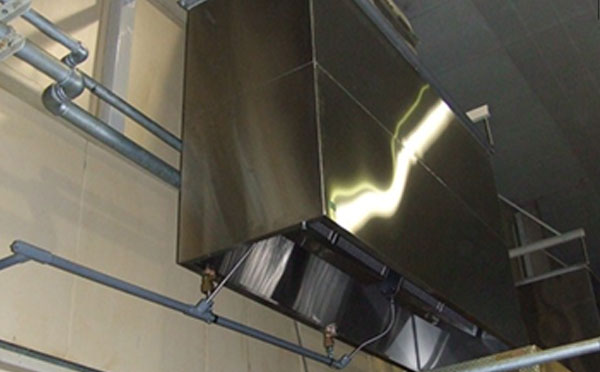

工場内に舞う油煙を当社オリジナルオイルミスト除去装置にて除去。装置内に特殊固定フィルターを組込み、ノーメンテでのオイルミスト除去が可能になります。

③設定値に対して±1.5℃をキープ
工場全体の気流をコントロールし、オイルミストを除去した上で工場内の温度制御は、23℃±1.5℃以内を保つシステムを導入しています。

※画像クリックで拡大表示されます


オイルミスト測定

測定器 リオン(株)製 気中パーティクルカウンター(KC-01E)
測定粒子 0.5μm, 1μm, 2μm, 5μm以上(5段階)
測定時間 60秒×5回
測定流量 1L
測定位置 FLより2,000㎜の高さ

オイルミスト測定結果データ

・改修工事前(Before)
AVERAGE:5 TEME:60S 2007/4/26 13:53:51
μm(粒径) CUMU(累積) DIFF(差分)
0.5 1333187.6 96645.0
1.0 36542.6 24158.0
2.0 12384.6 12058.0
5.0 326.6 326.6
・改修工事後(After)
AVERAGE:5 TEME:60S 2007/5/9 15:42:38
μm(粒径) CUMU(累積) DIFF(差分)
0.5 93435.8 78187.0
1.0 15248.8 11478.8
2.0 3770.0 3704.2
5.0 65.8 95.8


鉄粉等の集塵パッケージユニット製品の特徴


鉄粉等の粉塵を除去
オートロールフィルターを空気調和機と切り離し、フィルターユニット独自で工場内に設置。鉄粉等の粉塵を除去するパッケージユニットです。

設置場所に困らない
キャスターを取り付けてあり、自由に設置位置を決める事ができて、その場で固定もできます。

ムダが無い
差圧巻取り方式を採用しており、ムダの無い集塵方式です。

※画像クリックで拡大表示されます
